GS/G(D)五轴双摆数控相贯线切割机
GS/G(D)五轴双摆数控相贯线切割机
产品介绍

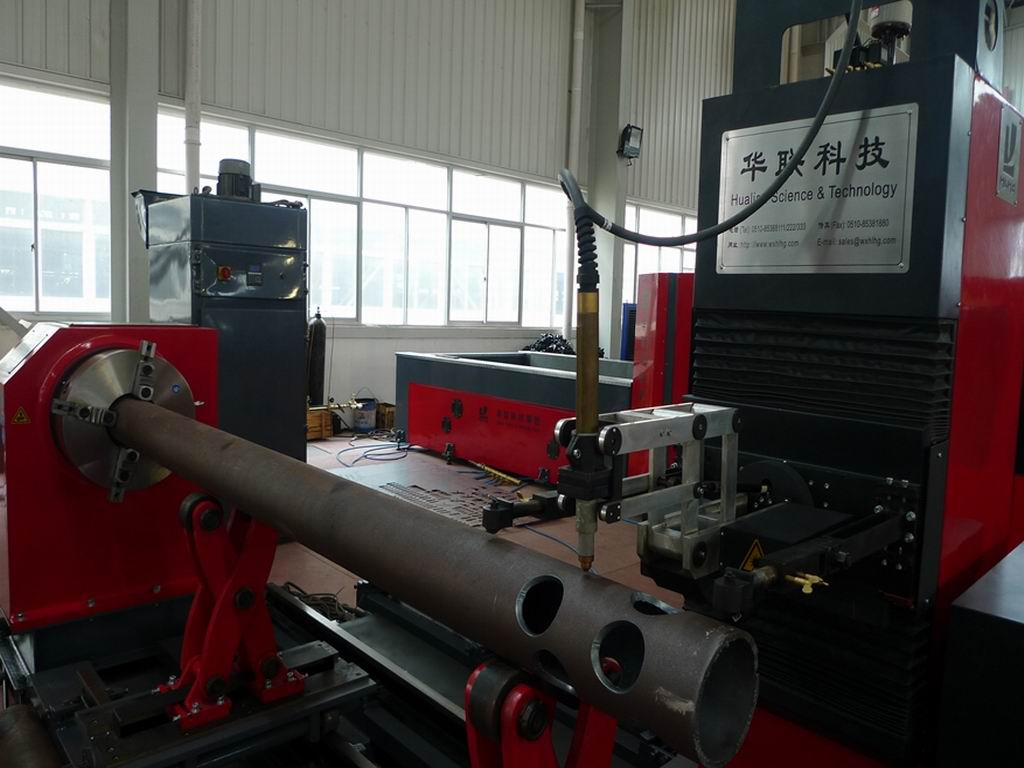

五轴双摆数控钢管相贯线切割机由管件旋转轴、割炬沿管件轴向水平移动轴、割炬沿管件轴向平面摆动轴、割炬沿管件径向平面摆动轴、割炬升降轴组成 ,加工钢管直径从60mm-1000mm不等 ,接纳四爪自定心卡盘夹紧 ,最大可加工长度为12000mm,该设备主要用于包括开坡口在内种种管道系统的相贯孔和相贯端面的切割以及种种管桁架的相贯切割。



加工管径

Φ60-Φ600mm/Φ60-Φ800mm/Φ60-Φ1000mm

加工壁厚

5-50mm(等离子切割厚度按电源定)

加工管长

MAX:12000mm

管子最大重量

5t

卡盘

四爪自定心

卡盘内通径

Φ200mm/Φ260mm/Φ380mm

割炬沿管件轴向平面摆动角度

35-145°±55°

割炬沿管件径向平面摆动角度

35-145°±55°

主轴旋转

无限回转

最小交叉角度

20度

控制系统

德国PA8000

选配等离子电源

海宝Powermax105/海宝MAXPRO200

选配套料软件

上海交大管结构盘算机辅助设计与制造系统STCAD/澳大利亚FastPIPE/澳大利亚FastFRAME
