MWZD-1200卧式组焊生产线
MWZD-1200卧式组焊生产线
产品介绍

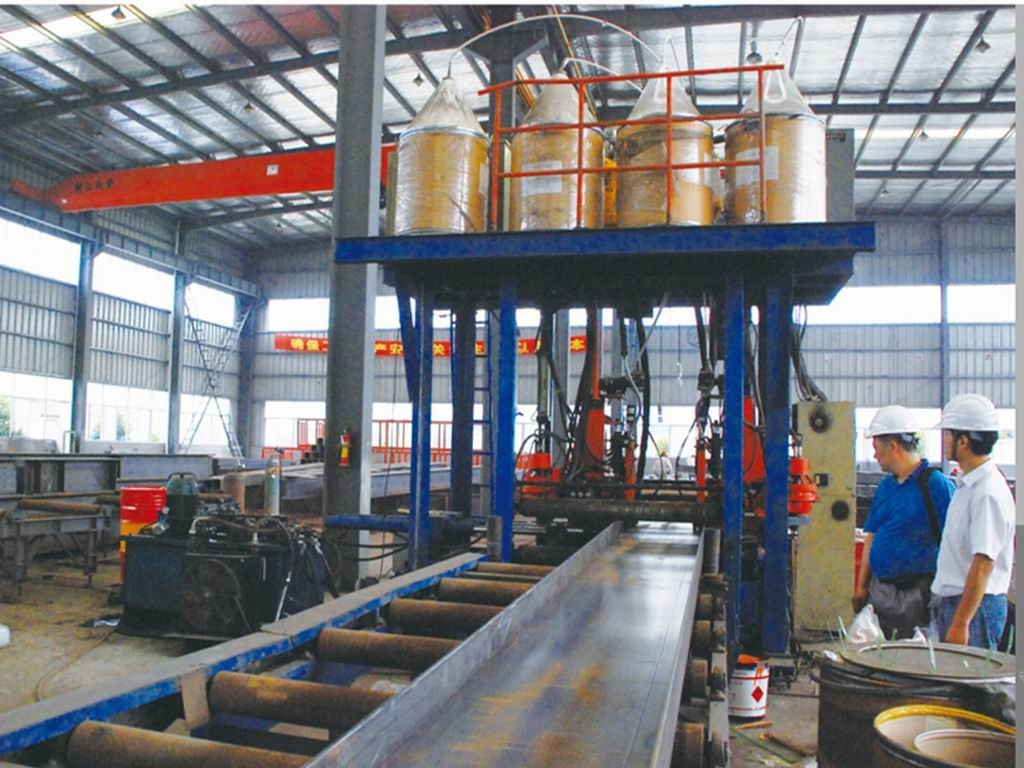

本生产线是用于钢结构厂家进行大宗H型生产的装置 ,接纳单弧双丝的焊接工艺 ,MWZD-1200卧式组焊生产线由端部组立机、前焊接机、翻转机、后焊接机、输送滚道组成。组成H型钢的三块钢板由端部组立机组立焊后由输送滚道送入卧式焊接机进行定位、夹紧后开始焊接作业即可完成H型钢单面的焊接事情。再由输送滚道送入链式翻转机进行180°翻转 ,然后由输送滚道送入后焊接机进行定位、夹紧后开始焊接作业即可完成H型钢另一面的焊接事情。至此整个H型钢组立焊接作业全部完成了。该生产线自动化水平高 ,操作简便 ,同时也可有效提高生产效率。



设备组成

MWZD12-05端部点焊机:  1

MWZD12-02卧式组焊机:2

FZ-4链式翻转机:  1

翼板宽度

150500mm

翼板厚度

520mm

腹板高度

3001200mm

腹板厚度

512mm

变截面角度

8°

工件长度

415m

焊接速度

500-1500mm/min (实际速度凭据焊接工艺定)

快速输送速度

 11000mm/min

适用焊丝直径

Ø1.2mm ,Ø1.6mm

焊接型式

 单弧双丝平角焊

辊道长度(前后)

15000mm

焊接电源

美国林肯DC-1000单弧双丝或国产焊机
